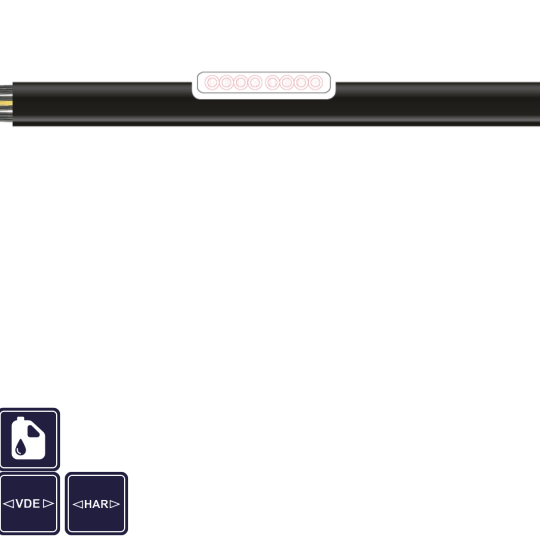

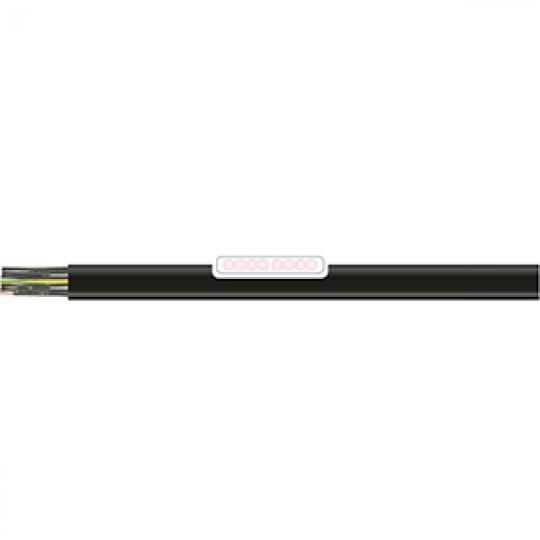

Cáp dẹt PVC FESTOONTEC® H07VVH6-F, (H)07VVH6-F dùng cho cẩu trục hãng TKD Kabel

Cáp dẹt PVC FESTOONTEC® H07VVH6-F, (H)07VVH6-F dùng cho cẩu trục hãng TKD Kabel

Cáp dẹt PVC FESTOONTEC® H07VVH6-F, (H)07VVH6-F dùng cho cẩu trục hãng TKD Kabel

Giá:
Liên hệ
Lượt xem:
4

Thông tin sản phẩm
Bình luận

Special Features

Bán kính uốn cong nhỏ hơn đáng kể so với cáp tròn.
Không chứa các chất gây hại đến sơn/lớp phủ, không có silicon trong quá trình sản xuất.

Remarks

Tuân thủ RoHS.
Tuân thủ Chỉ thị điện áp thấp 2014/35/EU (CE).
Có thể cung cấp theo yêu cầu các phiên bản đặc biệt: kích thước, tiết diện, màu lõi và màu vỏ khác nhau.
Phiên bản cáp dẹt không halogen – LSOH xem tại mục 06.04.01.
Phụ kiện đi kèm tham khảo tại mục 15.35.XX.

Product Details

Design

Ruột dẫn: đồng trần, dạng sợi bện.
Cấp dẫn điện: theo DIN VDE 0295 Class 5 / IEC 60228 Class 5 (sợi mềm).
Cách điện lõi: PVC.
Đánh dấu lõi: theo VDE 0293-308,
- ≤ 5 lõi: màu tiêu chuẩn,
- ≥ 6 lõi: màu đen in số trắng hoặc trắng in số đen, có/không có dây tiếp địa xanh-vàng (GNYE).
Bện lõi: các lõi song song cạnh nhau (dạng dẹt).
Vỏ ngoài: PVC, màu đen RAL 9005.

Electrical Properties

Điện áp định mức (AC IEC): Uo/U = 450/750 V.
Điện áp thử nghiệm: 2,5 kV.
Khả năng tải dòng: theo DIN EN 50565-1.

Mechanical & Dynamic Properties

Bán kính uốn cong tối thiểu (cố định/di động): theo DIN EN 50565-1.
Chiều cao treo tối đa: 35 m.

Thermal Properties

Nhiệt độ làm việc (cố định): -35 °C … +60 °C.
Nhiệt độ làm việc (di động): -25 °C … +60 °C.
Nhiệt độ lõi dẫn tối đa: +70 °C.

Product number	Dimension	Outer-Ø [mm] nom.
3000578	4 X 1,5	4,5 X 14,5 - 5,2 X 15,6
3000683	8 X 1,5	4,5 X 26,7 - 5,2 X 28,3
3000574	12 X 1,5	4,5 X 37,9 - 5,6 X 41,4
3002294	16 X 2,5	5,8 X 66,0
3000616	4 G 1,5	4,5 X 14,5 - 5,8 X 15,6
3000642	5 G 1,5	4,5 X 17,1 - 5,8 X 18,6
3000648	7 G 1,5	4,5 X 23,9 - 5,8 X 26,0
3000655	8 G 1,5	4,5 X 26,7 - 5,8 X 28,3
3000581	10 G 1,5	4,5 X 32,0 - 5,8 X 35,0
3000589	12 G 1,5	4,5 X 37,9 - 5,8 X 41,4
3000596	14 G 1,5	4,5 X 45,2 - 5,8 X 50,8
3000598	16 G 1,5	4,5 X 50,4 - 5,8 X 54,0
3000603	18 G 1,5	4,5 X 54,9 - 5,8 X 60,2
3000611	24 G 1,5	4,5 X 74,5 - 5,8 X 83,0
3000623	4 G 2,5	5,2 X 17,4 - 6,0 X 18,2
3000647	5 G 2,5	5,2 X 20,8 - 6,0 X 23,2
3000650	7 G 2,5	5,2 X 29,4 - 6,0 X 32,4
3000657	8 G 2,5	5,2 X 31,2 - 6,0 X 34,8
3000593	12 G 2,5	5,2 X 47,2 - 6,0 X 50,8
3000612	24 G 2,5	5,2 X 90,0 - 6,0 X 98,7
3000657	8 G 2,5	5,2 X 31,2 - 6,0 X 34,8
3000650	7 G 2,5	5,2 X 29,4 - 6,0 X 32,4
3000647	5 G 2,5	5,2 X 20,8 - 6,0 X 23,2
3000623	4 G 2,5	5,2 X 17,4 - 6,0 X 18,2
3000611	24 G 1,5	4,5 X 74,5 - 5,8 X 83,0
3000603	18 G 1,5	4,5 X 54,9 - 5,8 X 60,2
3000598	16 G 1,5	4,5 X 50,4 - 5,8 X 54,0
3000596	14 G 1,5	4,5 X 45,2 - 5,8 X 50,8
3000589	12 G 1,5	4,5 X 37,9 - 5,8 X 41,4
3000581	10 G 1,5	4,5 X 32,0 - 5,8 X 35,0
Product number	Dimension	Outer-Ø [mm] nom.
3000655	8 G 1,5	4,5 X 26,7 - 5,8 X 28,3
3000648	7 G 1,5	4,5 X 23,9 - 5,8 X 26,0
3000642	5 G 1,5	4,5 X 17,1 - 5,8 X 18,6
3000616	4 G 1,5	4,5 X 14,5 - 5,8 X 15,6
3002294	16 X 2,5	5,8 X 66,0
3000574	12 X 1,5	4,5 X 37,9 - 5,6 X 41,4
3000683	8 X 1,5	4,5 X 26,7 - 5,2 X 28,3
3000578	4 X 1,5	4,5 X 14,5 - 5,2 X 15,6
