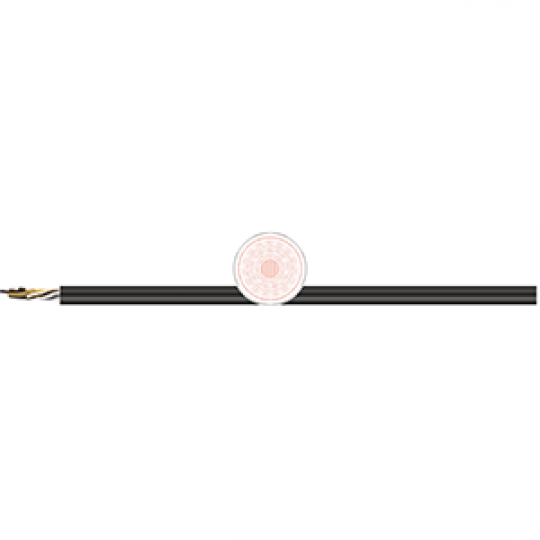

Reeling cable REELTEC® (K) NSHTÖU, (N)SHTÖU TKD Kabel, Cáp cuộn REELTEC® (K) NSHTÖU TKD Kabel, Cáp cuộn (N)SHTÖU TKD Kabel, Cáp điện dùng trong truyền động REELTEC® (K) NSHTÖU, (N)SHTÖU TKD Kabel,

Reeling cable REELTEC® (K) NSHTÖU, (N)SHTÖU TKD Kabel

cáp chịu quấn cuộn (reeling / drum) mang nhãn hiệu REELTEC® (K) NSHTÖU và (N)SHTÖU của hãng TKD Kabel (Đức).

Giá:
Liên hệ
Lượt xem:
68

Thông tin sản phẩm
Bình luận

Tổng quan về REELTEC® (K) NSHTÖU, (N)SHTÖU

Sản phẩm: cáp chịu quấn cuộn (reeling / drum) mang nhãn hiệu REELTEC® (K) NSHTÖU và (N)SHTÖU của hãng TKD Kabel (Đức).
Ứng dụng chính: dùng cho môi trường có chuyển động — cuộn/giải cáp, kéo căng, xoắn (torsion), hoặc hướng dẫn cố định của dây cáp.
Thích hợp cho khô, ẩm, ướt, ngoài trời, công trường xây dựng, nhà máy – vùng công nghiệp & nông nghiệp.
Tốc độ di chuyển cao: lên tới ~120 m/phút.
Điện áp định mức: U₀/U = 0,6/1 kV.

Cấu tạo cáp REELTEC® (K) NSHTÖU / (N)SHTÖU

Conductor material	Ruột dẫn bằng đồng mạ thiếc, dạng sợi mềm
Conductor class	Theo tiêu chuẩn DIN VDE 0295 cấp 5 / IEC 60228 lớp 5 (ruột dẫn linh hoạt cao)
Core insulation	Cách điện lõi bằng hợp chất cao su đặc biệt
Core identification	Nhận dạng lõi theo VDE 0293-308: đến 5 lõi có mã màu, từ 6 lõi trở lên màu đen có số trắng, có dây tiếp đất GNYE (vàng-xanh)
Stranding	Các lõi được bện xoắn thành từng lớp
Inner sheath material	Vỏ trong bằng hợp chất cao su đặc biệt
Outer sheath material	Vỏ ngoài bằng hợp chất cao su đặc biệt
Sheath colour	Màu vỏ ngoài: đen

Electrical Properties

Rated voltage AC IEC	U₀/U: 0.6/1 kV
Testing voltage	2.5 kV
Current carrying capacity	acc. to DIN VDE, see Technical Guideline

Mechanical & Dynamic Properties

Min. bending radius fixed	acc. to DIN VDE 0298 part 3
Min. bending radius moved	acc. to DIN VDE 0298 part 3

THERMAL PROPERTIES

Operat. temp. fixed min./max. [°C]	-40 °C / +80 °C
Operat. temp. moved min/max [°C]	-25 °C / +80 °C
Temp. at conductor in operation max [°C]	+90 °C

Ứng dụng chính

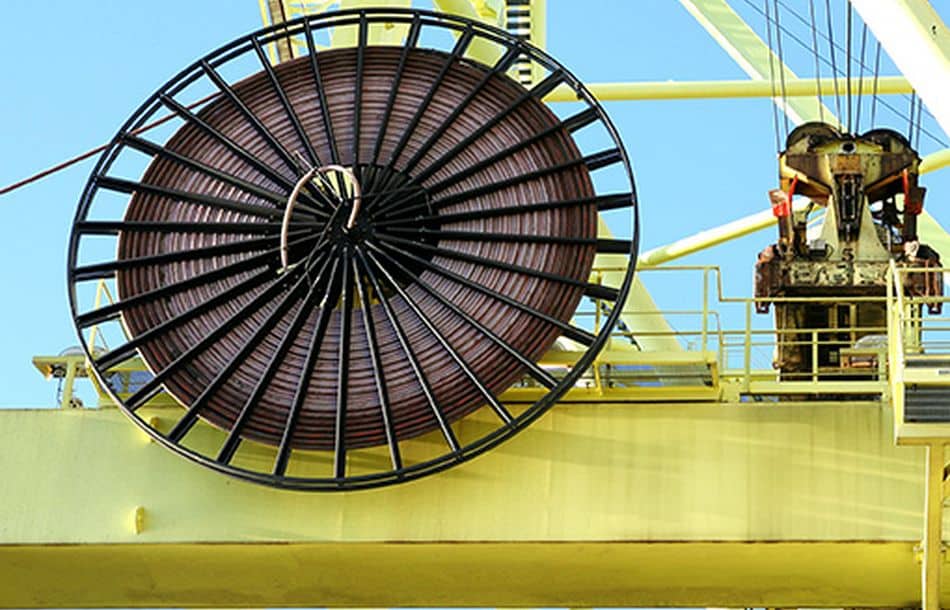

Cáp cuộn (reeling cable) dùng cho các ứng dụng có thao tác cuộn – xả cáp, đặc biệt trong các điều kiện có lực kéo dọc (tensile stress) đồng thời và/hoặc xoắn (torsional stress) và/hoặc yêu cầu hướng dẫn chuyển động cưỡng bức của cáp.

Thích hợp sử dụng trong môi trường khô, ẩm hoặc ướt, ngoài trời, cũng như tại công trường xây dựng, nhà xưởng công nghiệp và cơ sở nông nghiệp.

Product Overview

Product number	Dimension
3004210	30 G 1,5
3004260	4 G 10 + 2 X (2 X 1,5)C + 2 X 1,5
3004228	4 G 16
3004216	8 G 2,5
3004235	4 G 150
3004218	18 G 2,5
3004205	5 G 1,5
3004223	50 G 2,5
3004246	25 G 2,5 + 5 X 1 (C)
3004209	24 G 1,5
3004225	4 G 4
3004208	18 G 1,5
3004230	4 G 35
3004201	3 X (2 X 1,5) C
3004202	6 X (2 X 1,5) C
3004241	5 G 25
3004215	7 G 2,5
3004248	3 X 50 + 3 G 25/3
3004261	4 G 16 + 12 X 1,5 + (4 X 1,5) C
3004224	3 G 10
3004245	25 G 1,5 + 5 X 1,5 (C)
3004268	12 G 6
3004207	12 G 1,5
3004253	3 X 95 + 3 G 50/3
3004243	19 G 2,5 + 5 X 1,5 (C)
3004214	5 G 2,5
3004262	4 G 25 + 4 X 2,5
3004212	42 G 1,5
3004237	5 G 4
3004236	4 G 185
3004231	4 G 50
3004251	3 X 95 + 3 G 16
3004220	30 G 2,5
3004222	45 G 2,5
3004232	4 G 70
3004245	25 G 1,5 + 5 X 1,5 (C)
3004268	12 G 6
3004207	12 G 1,5
3004253	3 X 95 + 3 G 50/3
3004243	19 G 2,5 + 5 X 1,5 (C)
3004204	4 G 1,5
3004260	4 G 10 + 2 X (2 X 1,5)C + 2 X 1,5
3004228	4 G 16
3004216	8 G 2,5
3004235	4 G 150
3004218	18 G 2,5
3004205	5 G 1,5
3004223	50 G 2,5
3004246	25 G 2,5 + 5 X 1 (C)
3004209	24 G 1,5
3004216	8 G 2,5
3004235	4 G 150
3004218	18 G 2,5
3004205	5 G 1,5
3004223	50 G 2,5
3004246	25 G 2,5 + 5 X 1 (C)
3004209	24 G 1,5
3004233	4 G 95
3004264	4 G 35 + 4 X (5 X 4)
3004267	16 X (3 X 1,5)
3004218	18 G 2,5
3004205	5 G 1,5
3004223	50 G 2,5
3004246	25 G 2,5 + 5 X 1 (C)
3004209	24 G 1,5
3004201	3 X (2 X 1,5) C
3004202	6 X (2 X 1,5) C
3004204	4 X 1,5
3004205	5 X 1,5
3004206	7 X 1,5
3004207	12 X 1,5
3004208	18 X 1,5
3004209	24 X 1,5
3004210	30 X 1,5
3004212	42 X 1,5
3004213	4 X 2,5
3004214	5 X 2,5
3004215	7 X 2,5
3004216	8 X 2,5
3004217	12 X 2,5
3004218	18 X 2,5
3004219	24 X 2,5
3004220	30 X 2,5
3004222	45 X 2,5
3004223	50 X 2,5
3004225	4 X 4
3004226	4 X 6
3004227	4 X 10
3004228	4 X 16
3004229	4 X 25
3004230	4 X 35
3004231	4 X 50
3004232	4 X 70
3004233	4 X 95
3004234	4 X 120
3004235	4 X 150
3004236	4 X 185
3004237	5 X 4
3004238	5 X 6
3004239	5 X 10
3004240	5 X 16
3004241	5 X 25
3004242	5 X 35
3004243	19 X 2,5 + 5 X 1,5 (C)
3004244	25 X 2,5 + 5 X 1,5 (C)
