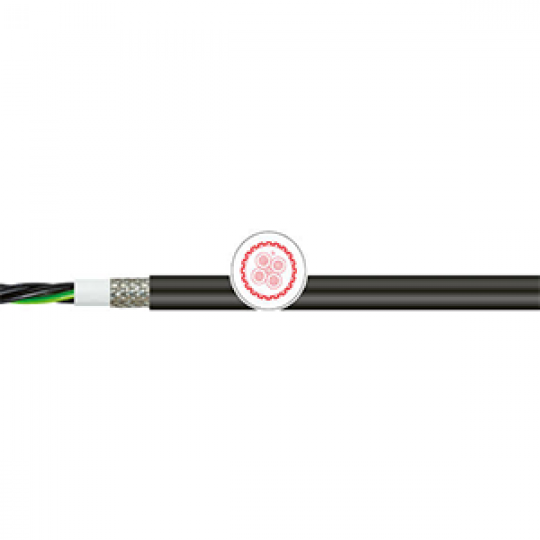

Cáp điện KAWEFLEX 7420 SK-C-TPE UL/CSA hãng TKD Kabel

Là loại cáp nguồn có vỏ bọc chống nhiễu EMC, linh hoạt cao, phù hợp với các ứng dụng yêu cầu kỹ thuật và cơ học khắt khe trong hệ thống drag chain và thiết bị dẫn động vận hành trong môi trường máy móc và công nghiệp như cần trục, băng tải—dùng ngoài trời và trong môi trường ẩm ướt hoặc khô ráo.

Giá:
Liên hệ
Lượt xem:
4

Thông tin sản phẩm
Bình luận

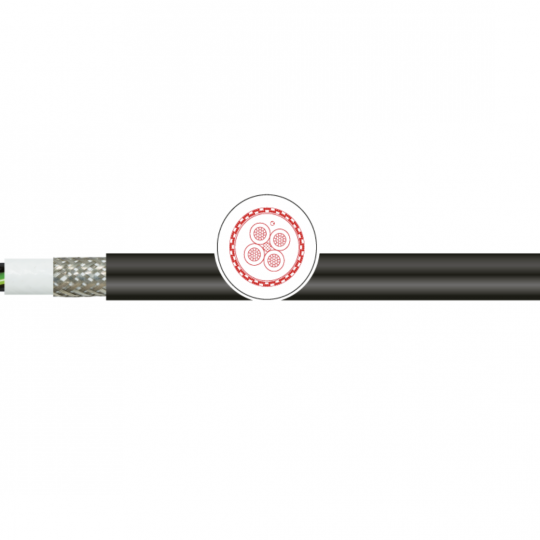

Tổng quan về cáp KAWEFLEX® Allround 7420 SK-C-TPE UL/CSA

Đặc tính kỹ thuật nổi bật

Chứng nhận UL/CSA phù hợp tiêu chuẩn cường độ thấp.
Vật liệu vỏ làm từ TPE (Thermoplastic Elastomer): chống cháy, ít mài mòn, không chứa silicone, chống dầu, mỡ, dung dịch làm mát, dầu bôi trơn theo tiêu chuẩn DIN EN 60811-404 (168 giờ ở +100 °C), chịu tia UV. Có Ripcord giúp bóc lớp vỏ dễ và bảo vệ lõi phần bên trong.
Hướng dẫn sử dụng tuân thủ RoHS và chỉ thị 2014/35/EU (Low Voltage Directive).
Cấu trúc & thông số hiệu năng

Dẫn điện: Ruột dẫn bằng đồng nhiều sợi siêu mảnh theo DIN VDE 0295 cl.6 / IEC 60228 cl.6.
Cách điện lõi: TPE, mã lõi màu đen có số trắng, một lõi xanh-vàng (GNYE) làm mass, cấu trúc xoắn quanh lõi kéo chắc chắn.
Lớp chắn: Bện đồng thiếc, độ bao phủ ~85%. Vỏ ngoài TPE màu đen (RAL 9005).
Điện áp định mức: 600/1000 V; điện áp thử: 4000 V.

DESIGN

Conductor material	bare copper strand
Conductor class	super fine wires acc. to DIN VDE 0295 cl. 6 resp. IEC 60228 cl. 6
Core insulation	TPE
Core identification	BK with WH numerals, one core GNYE 1.core: U / L1 / C / L+ * 2.core: V / L2 3.core: W / L3 / D / L- * 4.core: 4 / N
Stranding	cores stranded in opt. lay length around tensile strength center
Inner sheath material	TPE, with Rip cord
Overall shield	copper braid tinned, opt. coverage appr. 85 %
Outer sheath material	TPE
Sheath colour	black, RAL 9005

ELECTRICAL PROPERTIES

Rated voltage AC IEC	600/1.000 V
Testing voltage	4.000 V

MECHANICAL & DYNAMIC PROPERTIES

Min. bending radius fixed	4 x d
Min. bending radius moved	7,5 x d
Traverse length (m) - drag chain	self-supporting/gliding max. 400 m
Traverse speed (m/s) - drag chain	self-supporting: max. 10 m/s, gliding: max. 6 m/s
Acceleration (m/s²) - drag chain	max. 80 m/s²

THERMAL PROPERTIES

Operat. temp. fixed min./max. [°C]	-50 °C / +90 °C
Operat. temp. moved min/max [°C]	-40 °C / +90 °C

Product number	Dimension	Outer	Weight
1705834	5 G 2,5 (AWG 14)	12,4	260.0
1705843	4 G 4 (AWG 12)	13,7	325.0
1705844	5 G 4 (AWG 12)	14,9	395.0
1705853	4 G 6 (AWG 10)	16,2	461,0
1705854	5 G 6 (AWG 10)	17,8	561.0
1705863	4 G 10 (AWG 8)	19,9	692.0
1705864	5 G 10 (AWG 8)	22,5	920.0
1705873	4 G 16 (AWG 6)	22,5	1,093.0
1705874	5 G 16 (AWG 6)	27,9	1,405.0
1705883	4 G 25 (AWG 4)	27,6	1,473.0
1705892	4 G 35 (AWG 2)	34,6	2,290.0
1705901	4 G 50 (AWG 1)	40,4	3,240.0
