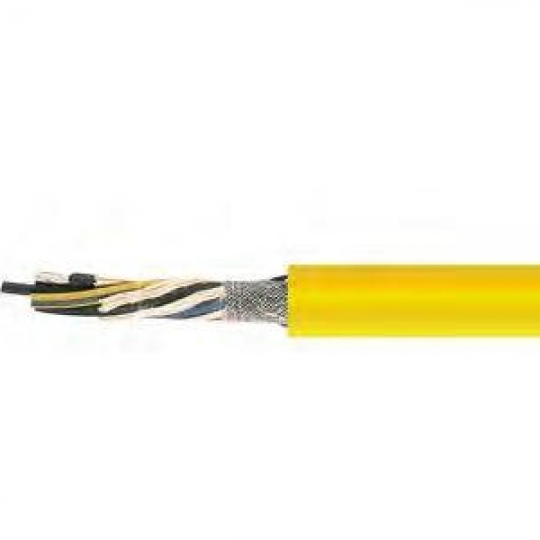

Reeling cable CORDAFLEX (SMK) (N)SHTÖU TKD Kabel

Ứng dụng

Sử dụng cho thiết bị di động chịu tải cơ học cao và rất cao.
Phù hợp với các hệ thống cấp cáp di động (mobile cable tender systems), hệ thống festoon, và cả ứng dụng cuốn thả theo phương thẳng đứng (vertical reeling operation).
Có thể dùng trong nhà khô, ẩm ướt, ướt và ngoài trời.
Thích hợp cho tốc độ di chuyển lên tới 240 m/phút.

Không chứa chất gây hại cho sơn hoặc silicone trong quá trình sản xuất → an toàn khi dùng trong môi trường có bề mặt cần sơn phủ.
Phù hợp theo tiêu chuẩn DIN VDE 0168 và 0118 → dùng được trong khai thác hầm lò và mỏ lộ thiên (underground & surface mining).
Kết cấu vải dệt (textile weave) được lưu hóa giữa vỏ trong và vỏ ngoài → tăng độ bền cơ học, khả năng chịu mài mòn và chống xé rách.
Đối với tiết diện có tải trọng kéo 20 kN, cáp được bổ sung lõi Aramid (aramide supporting element) ở trung tâm → tăng khả năng chịu lực kéo, thích hợp cho cuốn nhả cáp ở chiều dài lớn.

Ruột dẫn (Conductor): đồng mạ thiếc, bện theo Class 5 (theo DIN VDE 0295 / IEC 60228 cl.5 – ruột dẫn mềm).
Cách điện lõi (Core insulation): hợp chất cao su đặc biệt.
Định danh lõi (Core identification): màu trắng, đánh số đen, có hoặc không kèm dây tiếp địa xanh-vàng (GNYE).
Kết cấu bện lõi: xoắn thành lớp (stranded in layers).
Vỏ trong (Inner sheath): cao su đặc biệt.
Vỏ ngoài (Outer sheath): cao su đặc biệt, màu vàng, có in thông tin trên cáp.
Điện áp định mức (Rated voltage): 0,6/1 kV (Uo/U).
Điện áp thử nghiệm (Testing voltage): 2,5 kV.
Khả năng mang dòng: theo hướng dẫn kỹ thuật DIN VDE.
Bán kính uốn tối thiểu: theo DIN VDE 0298 Part 3 (cố định & di động).
Tốc độ di chuyển tối đa: 240 m/min.
Độ xoắn cho phép: ± 50°/m.
Lắp đặt cố định: -50 °C đến +80 °C.
Chuyển động: -35 °C đến +60 °C.
Nhiệt độ ruột dẫn: tối đa +90 °C.
Chống cháy lan & tự tắt theo IEC 60332-2-1.
Kháng dầu theo EN 60811-404.
Tiêu chuẩn tương tự: DIN VDE 0250 Part 814.
