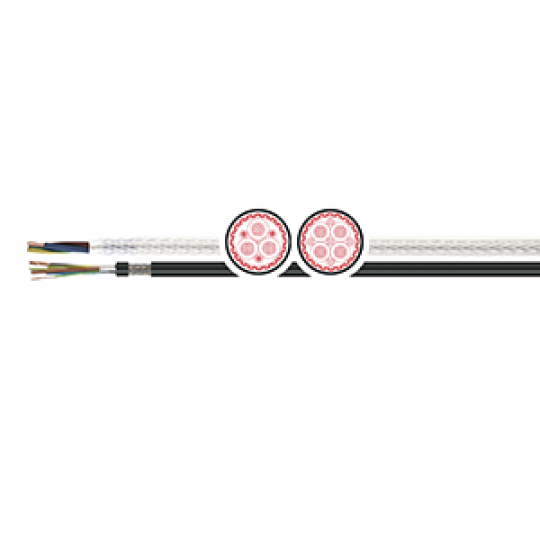

Dây cáp điều khiển và cấp nguồn cho động cơ Servo KAWEFLEX® SERVO 2YSL(St)CY TKD Kabel
KAWEFLEX® SERVO 2YSL(St)CY là dòng cáp điều khiển và cấp nguồn chuyên dụng cho động cơ servo trong các hệ thống truyền động công nghiệp hiện đại. Dây được thiết kế để đảm bảo truyền tải điện năng ổn định, khả năng chống nhiễu điện từ (EMC), đồng thời duy trì độ bền cơ học cao trong môi trường làm việc khắc nghiệt.
Ruột dẫn (Conductor): Đồng mềm, xoắn nhiều sợi theo chuẩn IEC 60228, Class 5.
Cách điện (Core insulation): Hợp chất PVC đặc biệt, dễ nhận diện theo mã màu.
Bộ đôi cách điện (Pair insulation): Các đôi dây tín hiệu được xoắn đôi để giảm nhiễu chéo.
Lớp độn / băng quấn (Filler / Wrapping): Vật liệu không hút ẩm, tạo hình tròn ổn định cho cáp.
Lớp chắn (Screen): Băng nhôm + lưới đồng thiếc bện, đảm bảo che chắn toàn phần (EMC shielding).
Vỏ ngoài (Outer sheath): Hợp chất PVC/ PUR chống dầu, chống mài mòn, màu cam (theo tiêu chuẩn nhận diện cáp servo).
Điện áp định mức (Rated voltage): 0,6/1 kV.
Điện áp thử nghiệm (Test voltage): 4 kV.
Nhiệt độ làm việc:
Khi uốn linh hoạt: –5 °C … +70 °C
Khi cố định: –40 °C … +80 °C
Khả năng chống nhiễu: Che chắn bằng băng nhôm + lưới đồng ≥ 85% độ phủ.
Khả năng cơ học: Chịu dầu, chống mài mòn, phù hợp cho ứng dụng công nghiệp.
Đáp ứng tiêu chuẩn EMC cho truyền động servo.
Lớp vỏ chịu dầu, chống mài mòn, phù hợp môi trường công nghiệp nặng.
Độ linh hoạt cao, dễ lắp đặt và vận hành.
Hàng chính hãng TKD Kabel – sản xuất tại Đức, chất lượng châu Âu.
Cáp chuyên dùng cho cấp nguồn và điều khiển động cơ servo trong:
Máy CNC, máy công cụ chính xác.
Hệ thống tự động hóa sản xuất, robot công nghiệp.
Máy đóng gói, máy in, thiết bị gia công kim loại, gỗ, nhựa.
Đặc biệt phù hợp cho môi trường có yêu cầu chống nhiễu cao để đảm bảo tín hiệu điều khiển ổn định.
|
Product number |
Dimension |
Outer-Ø [mm] nom. |
Cu Index [kg/km] |
Weight [kg/1.000] |
|---|---|---|---|---|
|
1000390 |
4 G 1,5 |
10,8 |
95,0 |
212.0 |
|
1000391 |
4 G 2,5 |
12,3 |
150.0 |
270.0 |
|
4 G 4 |
14,5 |
235.0 |
362,0 |
|
|
1000393 |
4 G 6 |
16,2 |
320.0 |
582.0 |
|
1000394 |
4 G 10 |
19,5 |
533.0 |
794.0 |
|
1000648 |
4 G 16 |
22,4 |
789.0 |
1,188.0 |
|
1000649 |
4 G 25 |
27,0 |
1,236.0 |
1,713.0 |
|
1000650 |
4 G 35 |
30,7 |
1,662.0 |
2,402.0 |
|
1000651 |
4 G 50 |
35,3 |
2,345.0 |
2,718.0 |
|
1000500 |
4 G 70 |
40,2 |
3,196.0 |
3,636.0 |
|
1000501 |
4 G 95 |
45,0 |
4,316.0 |
4,700.0 |
|
1000003 |
4 G 120 |
52,1 |
5,435.0 |
5,699.0 |
|
1001850 |
4 G 150 |
55,2 |
6,394.0 |
7,043.0 |
|
1002368 |
4 G 185 |
62,9 |
7,639.0 |
8,384.0 |
|
1002702 |
4 G 240 |
69,8 |
10,013.0 |
11,292.0 |
|
1002327 |
4 G 1,5 |
10,8 |
95,0 |
212.0 |
|
1002328 |
4 G 2,5 |
12,3 |
150.0 |
270.0 |
|
1002331 |
4 G 4 |
14,5 |
235.0 |
362,0 |
|
1002744 |
4 G 6 |
16,2 |
320.0 |
582.0 |
|
1002329 |
4 G 10 |
19,5 |
533.0 |
794.0 |
|
1002337 |
4 G 16 |
22,4 |
789.0 |
1,188.0 |
|
1002323 |
4 G 25 |
27,0 |
1,236.0 |
1,713.0 |
|
1002322 |
4 G 35 |
30,7 |
1,662.0 |
2,402.0 |
|
1002365 |
4 G 50 |
35,3 |
2,345.0 |
2,718.0 |
|
1002745 |
4 G 70 |
40,2 |
3,196.0 |
3,636.0 |
|
1002387 |
4 G 95 |
45,0 |
4,316.0 |
4,700.0 |
|
1002746 |
4 G 120 |
52,1 |
5,435.0 |
5,699.0 |
|
1002330 |
4 G 150 |
55,2 |
6,394.0 |
7,043.0 |
|
1002293 |
4 G 185 |
62,9 |
7,639.0 |
8,384.0 |
|
1002747 |
4 G 240 |
69,8 |
10,013.0 |
11,292.0 |
|
1003369 |
3 X 1,5 + 3 G 0,25 |
10,6 |
91.0 |
144.0 |
|
1001928 |
3 X 2,5 + 3 G 0,5 |
11,6 |
152.0 |
264.0 |
|
1003371 |
3 X 4 + 3 G 0,75 |
13,2 |
224.0 |
333.0 |
|
1003373 |
3 X 6 + 3 G 1 |
15,0 |
298.0 |
429.0 |
|
1001929 |
3 X 10 + 3 G 1,5 |
18,4 |
491.0 |
692.0 |
|
1002892 |
3 X 16 + 3 G 2,5 |
21,5 |
723.0 |
979.0 |
|
1001858 |
3 X 25 + 3 G 4 |
25,3 |
1,138.0 |
1,404.0 |
|
1002856 |
3 X 35 + 3 G 6 |
28,3 |
1,535.0 |
1,813.0 |
|
1001859 |
3 X 50 + 3 G 10 |
33,0 |
2,208.0 |
2,501.0 |
|
1002891 |
3 X 70 + 3 G 10 |
36,9 |
2,871.0 |
3,112.0 |
|
1003049 |
3 X 95 + 3 G 16 |
40,9 |
3,953.0 |
4,492.0 |
|
1003376 |
3 X 120 + 3 G 16 |
46,5 |
4,836.0 |
5,301.0 |
|
1003390 |
3 X 150 + 3 G 25 |
51,0 |
5,421.0 |
6,097.0 |
|
1002841 |
3 X 185 + 3 G 35 |
58,2 |
7,041.0 |
7,597.0 |
|
1003391 |
3 X 240 + 3 G 50 |
63,0 |
9,148.0 |
10,379.0 |
|
1003431 |
3 X 1,5 + 3 G 0,25 |
10,2 |
91.0 |
144.0 |
|
1002390 |
3 X 2,5 + 3 G 0,5 |
11,6 |
152.0 |
264.0 |
|
1003138 |
3 X 4 + 3 G 0,75 |
13,2 |
224.0 |
333.0 |
|
1002719 |
3 X 6 + 3 G 1 |
15,0 |
298.0 |
429.0 |
|
1002660 |
3 X 10 + 3 G 1,5 |
18,4 |
491.0 |
692.0 |
|
1002890 |
3 X 16 + 3 G 2,5 |
21,5 |
723.0 |
979.0 |
|
1002720 |
3 X 25 + 3 G 4 |
25,3 |
1,138.0 |
1,404.0 |
|
1002721 |
3 X 35 + 3 G 6 |
28,3 |
1,535.0 |
1,813.0 |
|
1003001 |
3 X 50 + 3 G 10 |
33,0 |
2,208.0 |
2,501.0 |
|
1002661 |
3 X 70 + 3 G 10 |
36,9 |
2,871.0 |
3,112.0 |
|
1002662 |
3 X 95 + 3 G 16 |
40,9 |
3,953.0 |
4,492.0 |
|
1002722 |
3 X 120 + 3 G 16 |
46,5 |
4,836.0 |
5,301.0 |
|
1002380 |
3 X 150 + 3 G 25 |
51,0 |
5,421.0 |
6,097.0 |
|
1002999 |
3 X 185 + 3 G 35 |
58,2 |
7,041.0 |
7,597.0 |
|
1003427 |
3 X 240 + 3 G 50 |
63,0 |
9,148.0 |
10,379.0 |
